オゾンガスモニター OZG-EB-01レンタル

オゾンガスモニター OZG-EB-01【アプリスク】の概要

・携帯型定電位電解法オゾンガスモニター（OZG-EB シリーズ）は、測定場所を選ぶことなく、さまざまなオゾン利用環境下での濃度測定を可能にする測定器です。

オゾンガスモニター OZG-EB-01【アプリスク】の特徴

• 480時間以上の長寿命
• 暖機運転を行わずに、すぐに測定をおこなえます。（電池交換・センサ交換時は、暖機運転が必要になります。）
• 電池の残量を確認することができますので、長時間使用する場合も安心です。
• センサ交換はコネクタの抜き差しで簡単に行えます。また、初期校正はゼロ調整後、センサ補正係数にあわせるだけでスパン調整が行えます。
• REC出力（0から1V）を標準装備していますので、記録計などと接続することで、データの記録も可能です。(オプション)

オゾンガスモニター OZG-EB-01【アプリスク】の検知原理

本製品に取り付けるセンサは、従来より溶液の電気化学分析で用いられていた定電位電解法をガス電極に取り入れることにより、低濃度のガス分析を可能としました。

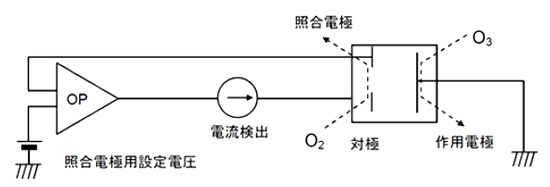

下記図にセンサの構造を示します。　3つの電極は、電解液相と気相に接触しており、作用電極にO₃が近づくと、O₃ + H₂O → 2O₂ + 2H⁺ + 2e^- の反応がおこります。
また、空気中の酸素を吸収した対極では、1/2 O₂ + 2H⁺ + 2e^- → H₂O の反応が作用電極と等価に生じます。
全反応としては、O₃ + 1/2 O₂ + H₂O → 2O₂ + H₂O になり、O3濃度に比例した電流値が得られます。従って、このO₃の酸化反応で流れる電流を検出すれば、オゾン濃度を知ることができます。

オゾンガスモニター OZG-EB-01【アプリスク】の仕様

製品名	携帯型定電位電解法オゾンガスモニター
型式	OZG-EB-01
検知方式	拡散式
濃度表示	3桁LCD、最小表示 0.01ppm
測定範囲	0 から 1.00ppm
測定精度	F.S.の ±10%以内（校正時） F.S.の ±25%以内（1年間）
繰返し再現性	±5%以内
90%応答時間	90秒以内
センサ寿命	1年（無校正寿命） ，2年（出力寿命）
電源	アルカリ単三電池 4本
連続使用時間	480時間以上（周囲温度 20℃にて）
使用温度範囲	-5 から 40℃ （推奨範囲 10 から 35℃） [氷結・結露無きこと]
使用湿度範囲	30 から 95%R.H.（推奨範囲 40 から 95%R.H.） [結露無きこと]
出力	0 から 1V（負荷抵抗： 10KΩ 以上） ［オプション(OP007)使用］
外見寸法	140(W)× 136(H)× 86(D)(mm)
重量	約 500g（電池・センサ含まず）
その他機能	ゼロ調整、スパン調整、ファクター・アジャスト機能、センサ断線ランプ、電池電圧表示機能、LOBAT 表示
付属品	調整用ドライバ、アルカリ単三電池4 本、取扱説明書、オゾンガスセンサ
（外形図）
